Mesin CZ Purlin

Deskripsi Produk

Nalika melu produksi baja volume dhuwur,Parfumpunika Go-kanggo merek kanggoCZ Roll mbentuk Machinekaro Electric Mold Change, nawakake campuran rapi saka kacepetan lan integritas struktural. Ing lanskap konstruksi modern, wektu minangka mata uang utama. Pangaturan manual tradisional kanggo produksi purlin C lan Z ora bisa digunakake maneh kanggo bisnis sing kompetitif. Iki ngendi kita majengCZ Roll mbentuk Machinekaro Electric Mould Ganti langkah ing, ganti jam wektu persiyapan dadi detik presisi otomatis.

Spesifikasi Produk:

Materi sing ditrapake: Q235 Hot-rolled Strip Steel utawa Hot-rolled Galvanized Strip Steel (1.5-3.0mm)

Parameter kinerja

Bahan Roller:

1. Rol Utama: GCr15 Bantalan Baja

Rol Sisih Auiliary: Baja Cr12

Teknologi Pengolahan:Forging Tempering + Rough Turning + Quenching Treatment (HRC58-60) + CNC Finish Turning, diikuti polishing lan hard chrome plating

2.Poros utama:

Bahan:Poros Penggerak Motor: Baja 40Cr; Shafts Roller liyane: 45 # Steel

Teknologi Pengolahan:Perawatan Quenching lan Tempering (HB210-230) + Rough Turning + Cylindrical Grinding + Permukaan Polishing lan Hard Chrome Plating

Mbentuk Mesin Utama

Pakan: Panuntun Poros + Panuntun Wheel

Leveling:3 rollers ndhuwur + 4 rollers ngisor + dipakani loro-tataran

Bahan:45# Baja

Teknologi Pengolahan:Rough Turning + High-Frequency Heat Treatment (HRC50-55) + Cylindrical Rampung Grinding + Permukaan Polishing lan Hard Chrome Plating

Forming Utama:18 stasiun mbentuk

Dilengkapi 13 set modul CZ sing bisa diganti. Ngalih bisa rampung kanthi muter 180 derajat, lan ukuran specification bisa diatur liwat tombol listrik.

Rib Pressing:In-line Lurus Rib

Straightening:10-roller CZ-spesifik rong sumbu straightening + 4-roller loro-axial straightening, total rong unit straightening

dipakani:Dilengkapi transmisi, didorong dening gear poros ndhuwur lan ngisor

Punching:Single-bolongan lan pindho bolongan punching sawise mbentuk

Opsional kanthi bolongan bunder (Φ14mm, Φ16mm) lan bolongan oval (28 × 16mm, 28 × 14mm)

Gunting:Sistem shearing stepless sawise mbentuk, ora owah-owahan alat dibutuhake kanggo shearing, owah-owahan jamur manual

Bahan Cutter:Baja Cr12

Sistem Kontrol

Kabinet Kontrol Utama:1 unit (Aviation Plug)
Cara Ngganti Mold:Pangowahan cetakan listrik (telung motor pangowahan cetakan: 0.75KW × 3)
Kothak Distribusi Ganti Mold:1 unit (dipasang ing tengah pigura)
Kontrol njaba:1 unit (nggampangake kontrol gerakan maju lan mundur sajrone produksi lan komisioning)

Sistem Hidrolik

Motor hidrolik:Jinis Batang Sambungan Piston Bintang Lima Eksternal (Ningbo Hanzhu)
Stasiun hidrolik:
Daya Stasiun Hidrolik:22KW
Kapasitas Tangki Minyak:500L IV. Kapasitas Beban Uncoilerl: 5T
Metode tightening:Tangan-cranked, papat-link tengah njaba tightening
Rem:Spindle clamping pindho

Tabel Pendukung Material

• Bahan Dhukungan Panjang:3m,2 uwus
• Metode Dhukungan:Bingkai dilas dening baja saluran lan baja sudut, kanthi roller dipasang ing permukaan

Napa Pilih Sistem Ganti Mold Listrik Parfu?

Kauntungan inti saka sistem Parfu dumunung ing integrasi cerdas. Ora kaya mesin tradisional sing mbutuhake pembongkaran rol manual, Mesin Pembentuk CZ Roll kanthi Ganti Mold Listrik nggunakake sistem motor sing dikontrol PLC kanggo muter lan nyetel alat pambentuk.

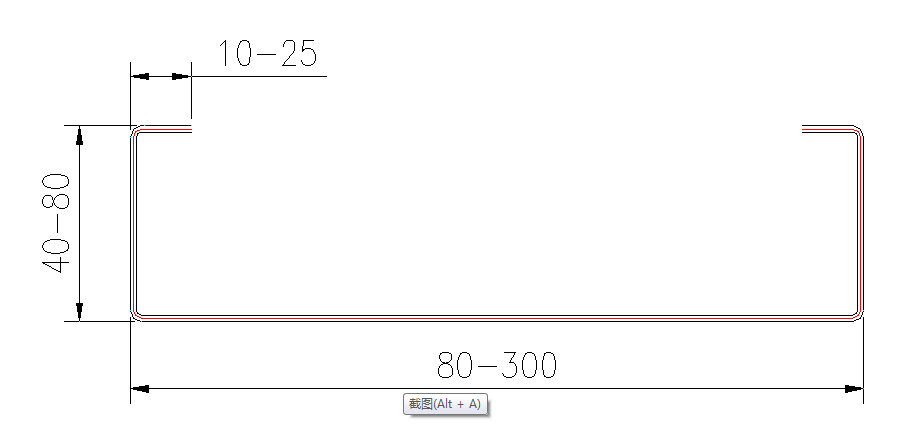

Ngalih Rapid: Transisi antarane profil C lan Z utawa ukuran beda (100mm kanggo 300mm) tanpa ngangkat kunci siji.
Akurasi sing ora cocog: Drive listrik mesthekake yen saben imbuhan wis nyelarasake kanggo millimeter, ngurangi sampah materi.
Safety Operator: Kanthi ngotomatisasi pangowahan cetakan, sampeyan nyilikake risiko ciloko ing papan kerja sing ana gandhengane karo ngangkat manual sing abot.

Wawasan Industri: KitaCZ Purlin Roll mbentuk Machines sing direkayasa kanggo nangani dhuwur-tensile kekuatan baja galvanis, mesthekake yen output meets standar bangunan internasional saben wektu.
